De draaibare voorloperconstructie is een compact maar bedrijfskritisch onderdeel in het ankersysteem van een schip. Het wordt tussen het anker en de hoofdankerketting geplaatst en voorkomt dat er torsie langs de ketting ontstaat als het schip slingert of slingert bij wind, stroming en golven. Zonder een goed gekozen draaisysteem kan de ketting knikken, wat leidt tot overmatige slijtage, vastlopen in de wilde kat en zelfs falen van de verankering.
Deze handleiding biedt een gestructureerde, op regels gebaseerde vergelijking tussen de twee dominante configuraties: 3-link en4-koppelings draaibare voorlopers– en biedt duidelijke besluitvormingscriteria voor scheepstypen, ruimtebeperkingen en eisen van de klassenmaatschappij.
Beide configuraties zijn vervaardigd in overeenstemming met ISO 1704 (Scheepsbouw – Stud-link ankerkettingen) en worden doorgaans geproduceerd uit gelegeerd staal of koolstofstaal van klasse 2 of klasse 3, met warmtebehandelde en beproefde componenten.
Alle draaibare voorlopers moeten worden geleverd met een testcertificaat dat is uitgegeven door een geautoriseerd classificatiebureau, zoals DNV-GL, ABS, BV, LR of NK. Het certificaat moet de testresultaten van de proefbelasting, breukbelastingwaarden (indien van toepassing), traceerbaarheid van het materiaal en dimensionale verificatie bevatten.
Het functionele onderscheid tussen de twee ontwerpen ligt in het aantal schakels en de verbindingsvolgorde, die rechtstreeks van invloed zijn op de dimensionale lengte, compatibiliteit met sluitingen en uitwisselbaarheid.
Bestaat uit EL + SW + EL (vergrote link + draaibaar + vergrote link). Bij deze compacte montage wordt de eindschakel weggelaten, wat resulteert in een kortere totale axiale lengte. Het is ontworpen voor installaties waarbij de ruimte rond de ankerzak of wilde kat beperkt is. Omdat de eindschakel echter ontbreekt, vereist de verbinding aan de ankerzijde doorgaans een speciale beugel of een aangepaste interface.

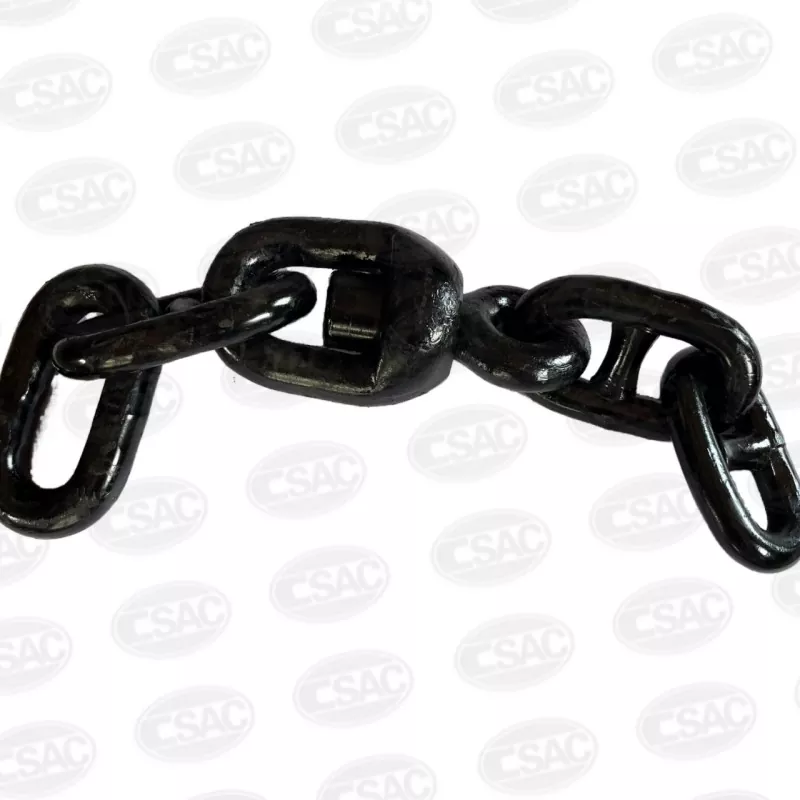

Bestaat uit E + EL + SW + EL (eindlink + vergrote link + draaibaar + vergrote link). De aanwezigheid van de eindschakel (E Link) zorgt voor een grotere interne opening die speciaal is gevormd voor een standaard D-type ankerbeugel. Deze regeling is de industriële norm geworden voor zeegaande koopvaardijschepen en biedt superieure connectiviteit, eenvoudiger vervanging en bredere compatibiliteit met kant-en-klare sluitingen.
|
Functie |
3-Link |
4-Link |
|
Koppelingsreeks |
EL+ZW+EL |
E + EL + SW + EL |
|
Totale lengte |
Korter, compacter |
Langer vanwege einde link |
|
Compatibiliteit met beugels |
Vereist een speciale adapter/aangepaste beugel |
Directe pasvorm voor standaard D-type sluitingen |
|
Typische toepassing |
Compacte ankerzakken, kleine vaartuigen, beperkte ruimtes |
Commerciële diepzeeschepen, standaard pasvorm |
|
Onderhoud en reserveonderdelen |
Minder gebruikelijk; kan een aangepaste bestelling vereisen |
Industriestandaard; overal verkrijgbaar |
De keuze tussen 3-link en4-koppelingontwerpen zijn niet willekeurig. Het moet gebaseerd zijn op de volgende technische en operationele parameters.
Als de ankerkettingkast, trospijp of wildcat-pocket een strikte limiet oplegt aan de totale lengte van de voorloper, biedt het type met 3 schakels een korter alternatief dat past waar een 4-schakel dat niet zou doen. Controleer altijd de ingeschoven stuwlengte aan de hand van de algemene tekeningen van het schip.
Zeegaande koopvaardijschepen (bulkcarriers, containerschepen, tankers) – Selecteer de configuratie met 4 links. Dit is de gestandaardiseerde keuze voor grote vloten, waardoor wordt gegarandeerd dat vervangende onderdelen direct verkrijgbaar zijn bij elke mondiale havenleverancier en dat klasse-inspecteurs geen compatibiliteitsproblemen zullen ondervinden.
Sleepboten, offshore bevoorradingsschepen, binnenvaartvaartuigen en kleinere werkboten – De 3-schakel kan acceptabel zijn of zelfs de voorkeur verdienen, op voorwaarde dat de kortere lengte de harpverbinding niet in gevaar brengt en dat de werklastlimiet (WLL) van de constructie gelijk is aan of groter is dan die van de hoofdketting.
Ongeacht de configuratie moet de draaibare voorloper qua afmetingen overeenkomen met de nominale kettingdiameter (meestal variërend van 12,5 mm tot 162 mm). Controleer of de kwaliteit (2 of 3) van de onderdelen van de voorganger identiek is aan of hoger is dan die van de primaire ankerketting. Mengkwaliteiten worden niet aanbevolen, tenzij specifiek goedgekeurd door het classificatiebureau.
Raadpleeg de toepasselijke regels van de vlaggenstaat en klassenmaatschappij van het schip. Sommige klassenotaties leggen aanvullende vermoeiingsanalyses of minimale breukbelastingmarges op voor zwenkcomponenten. Koop altijd bij fabrikanten die over typegoedkeuringscertificaten beschikken voor de relevante kwaliteit en grootte, en vraag voorafgaand aan de installatie het volledige materiaaltestrapport (MTR) aan.
De keuze tussen 3-link en 4-koppelingdraaibare voorlopershangt uiteindelijk af van een afweging tussen compactheid en connectiviteit.
Voor de overgrote meerderheid van de commerciële diepzeeschepen is het type met 4 schakels de definitieve standaard: het biedt een ongecompliceerde sluiting, wereldwijde beschikbaarheid van reserveonderdelen en ondubbelzinnige acceptatie door alle grote classificatiebureaus.
Voor vaartuigen met een klein tonnage, beperkte ruimte of gespecialiseerde vaartuigen biedt de configuratie met 3 schakels een haalbare oplossing, op voorwaarde dat de verbindingsbeugelinterface zorgvuldig is ontworpen en dat de sterkte van het samenstel volledig is gedocumenteerd.
Als laatste stap wordt sterk aanbevolen om de fabrikant van de afmeerapparatuur en de aanwezige klasse-inspecteur te betrekken tijdens de ontwerp- of vervangingsfase. Alleen door de afmetingen, de proefbelasting en het materiaalcertificaat van de voorloper te vergelijken met het specifieke ankerbehandelingssysteem van het schip, kan een veilige, conforme en operationeel verantwoorde selectie worden gegarandeerd.
