Afmeerkettingis een zware stalen ketting die wordt gebruikt om schepen, offshore-platforms of drijvende activa op de zeebodem vast te zetten. Het vervult een dubbele rol: in de eerste plaats het absorberen en verdelen van krachten van wind, golven, stroming en getijden; en ten tweede, het garanderen van een stabiele standplaats onder wisselende mariene omstandigheden.

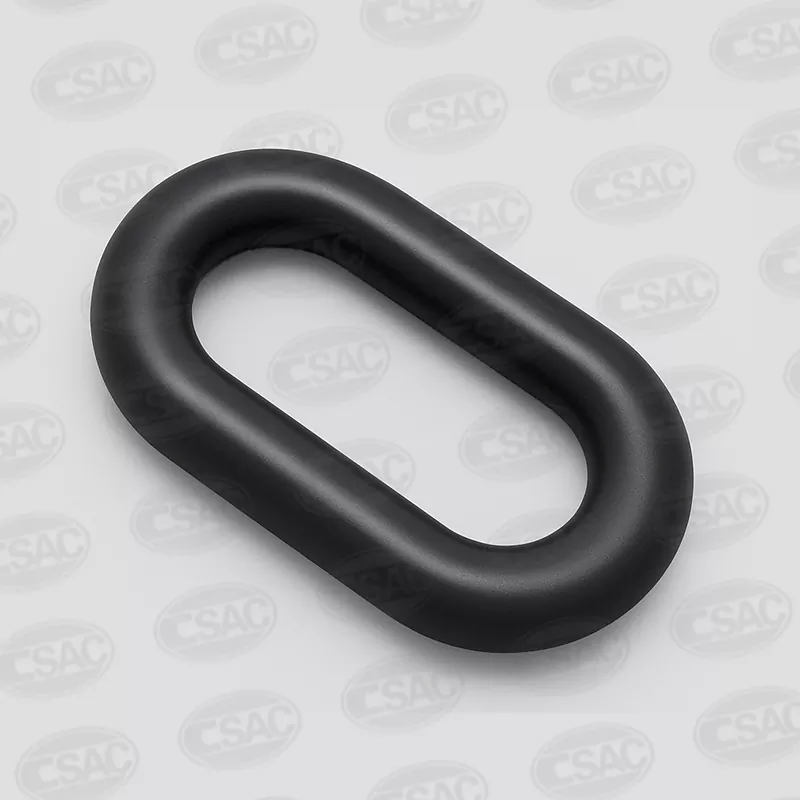

Een afmeerketting is in wezen een reeks onderling verbonden stalen kettingschakels (zonder noppen of noppen) die de meerlijn vormen vanaf de kabelgeleider of boeg van het drijvende activum tot aan het anker op de zeebodem. Het moet voldoen aan hoge eisen op het gebied van sterkte, vermoeidheid, corrosie, slijtage en dynamische belasting.
Belangrijke parameters voor een typische hoogwaardige afmeerketting kunnen het volgende omvatten (maar zijn niet beperkt tot):
| Parameter | Typische waarde/beschrijving |
|---|---|
| Nominale schakeldiameter (d) | bijv. 100 mm, 127 mm, 137 mm (voor grote drijvende offshore-toepassingen) |
| Breukbelasting (BL) | Gedefinieerd door classificatienormen, afhankelijk van de kwaliteit van de ketting (R3, R4, R5 enz.) |
| Eenheidsmassa per meter (m) | Voor ketting zonder noppen: m ≈ 19,9 d² (te/m) afhankelijk van de schakeldiameter in meters |
| Young's modulus (E) | Typische waarden: 5,44×10⁷ kN/m² voor spijkerloos; 6,40×10⁷ kN/m² voor studschakelketting |
| Kettinglengte (L) | Afhankelijk van waterdiepte, reikwijdte, bovenleidingontwerp. Een semi-afzinkbaar 10 MW-schip met een diepte van 44 m gebruikte bijvoorbeeld kettinglengtes ~ 650 m. |
| Vermoeidheid levensduur/serviceconditie | Moet worden geverifieerd onder dynamische belastingen, toestand van de zee, kettingslijtage en slijtage bij contact met de zeebodem |
Bij wijze van voorbeeld zou een fabrikant een ankerloze afmeerketting kunnen leveren met een nominale diameter van 127 mm, een eenheidsmassa van ~0,353 t/m (uit onderzoek).
Hoge sterkte en duurzaamheid– Afmeerkettingen zijn ontworpen om zware dynamische belastingen (van wind, golven, stroming) te weerstaan en zorgen voor een robuuste verbinding tussen drijvend materiaal en de zeebodem. Ze hebben de voorkeur boven synthetische lijnen in zware of langdurige omgevingen.
Reikwijdte en energieabsorptie– Een goed ontworpen kettinglengte (omvang) creëert een kettingvorm, die zowel gewicht als horizontale herstelkracht biedt. Een langere ketting werkt bijvoorbeeld als een demper voor schokbelastingen.
Kosteneffectiviteit en levenscyclus– Hoewel de initiële kosten van zware kettingen hoog zijn, maken de levensduur, het lage onderhoud (vergeleken met andere afmeersystemen) en de betrouwbaarheid het tot een goede investering. Voor drijvende windturbines op zee vormen de kosten voor de afmeerketen een belangrijk maar gerechtvaardigd deel van het systeem.
Slijtage- en onderhoudsbewustzijn– Slijtage concentreert zich vaak in het “schuurgedeelte”, waar de ketting op de zeebodem ligt en door beweging veroorzaakte slijtage ondergaat. Regelmatige inspectie is nodig.
Klaar voor de toekomst– Naarmate offshore-installaties naar dieper water gaan en drijvende platforms de capaciteit vergroten, escaleren de kettingdiameters, -lengtes en het vermoeidheidsvermogen. Onderzoek naar parametergevoeligheid toont aan dat lengte een groot effect heeft op de dynamische respons.
De afmeerketting is dus niet zomaar een ‘zware ketting’, maar een zorgvuldig ontworpen onderdeel waarvan de juiste specificatie een grote invloed heeft op de operationele veiligheid, kosten en levensduur.
Begin met het vaststellen van de omgevingsbelasting (wind, golven, stroming), waterdiepte, toestand van de zeebodem en bewegingsbereik van het drijvende activum. Gebruik de bovenleiding-afmeertheorie om de vereiste kettinglengte, diameter, gewicht per meter, ankerbelasting en veiligheidsfactoren te bepalen. Bijvoorbeeld: kettinglengte en nominale diameter beïnvloeden spanning, stijfheid en liggedrag.
Selecteer kettingkwaliteit (bijv. R3, R4), schakeltype (noppenloos voor veel ligplaatsen), afwerking (coatings, verzinken, corrosietoeslag). Controleer de gegevens van de fabrikant voor de eenheidsmassa, breukbelasting en modulus.
Implementeer de ketting in segmenten, bevestig deze aan het anker en de kabelgeleider van het schip. Zorg voor de juiste kettingomvang (vaak 2 × -3 × waterdiepte, afhankelijk van de locatie). Zorg ervoor dat het liggedeelte op de zeebodem voldoende is om beweging op te vangen; te kort kan leiden tot plotselinge schokbelastingen, te lang kan de herstelstijfheid verminderen.
Monitor kettinglengte, spanning, oriëntatie, contact met de zeebodem. Gebruik meetmethoden (schuifmaat, fotogrammetrie) om de verlenging of slijtage van de verbinding te meten.
Opstellen inspectieprogramma. Belangrijke gebieden: verlenging van de schakel, penetratie van corrosie, slijtage bij contact met de zeebodem, vermoeiingsscheuren. Vervang of repareer de ketting indien nodig.
Slank strak effectin ondiep water: een te lange ketting kan slap hangen en overmatige beweging veroorzaken; te kort kan leiden tot een hoge voorspanning en een kleinere veiligheidsmarge. Gevoeligheidsanalyse laat zien dat lengte domineert.
Slijtagezones: Het schuurgedeelte (waar de ketting de zeebodem raakt) wordt geschuurd; monitoring is nodig.
Corrosie en vermoeidheid: Vooral in het mariene milieu zijn onderhouds- en beschermende behandelingen van cruciaal belang.
Onjuiste reikwijdte: Als de reikwijdte van de ketting niet geschikt is (lengte versus waterdiepte versus krachten), neemt de afmeerprestatie af.
Met de uitbreiding van drijvende windenergie, olie- en gasvelden in dieper water en de toenemende vraag naar betrouwbaarheid van het station, evolueren afmeerketens. De belangrijkste trends zijn onder meer:
Toename van de nominale diameters en eenheidsmassa naarmate de waterdieptes en platformafmetingen toenemen. Uit onderzoek blijkt bijvoorbeeld dat het verplaatsen van 117 mm naar 137 mm de veiligheidsmarge verbetert.
Geavanceerde materiaalkwaliteiten en vermoeidheidsbestendig staal om de levensduur onder dynamische belastingen te verlengen.
Verbeterde meet- en monitoringtechnologieën voor keteninspectie (optische schuifmaat, fotogrammetrie) voor beter levenscyclusbeheer.
Een beter begrip van de ketenlengte versus dynamisch gedrag (gevoeligheidsanalyse), waardoor een slimmer ontwerp mogelijk wordt om de kosten te verlagen met behoud van de veiligheid.
Integratie met realtime monitoringsystemen (spanningssensoren, slijtagesensoren) waardoor voorspellend onderhoud en verminderde uitvaltijd mogelijk zijn.
Duurzaamheid: rekening houden met corrosietoeslagen, recycleerbaarheid van kettingstaal en kosteneffectieve renovatie versus vervanging.
Daarom zorgt de keuze voor een hoogwaardige leverancier van afmeerkettingen nu niet alleen voor de huidige prestaties, maar ook voor de toekomstbestendigheid van de evoluerende maritieme activa.
Veelgestelde vragen over afmeerkettingen
Vraag 1: Welke kettingdiameter moet worden gekozen voor een bepaalde waterdiepte en platformgrootte?
A1: De diameter is afhankelijk van de verwachte belastingen (breekbelasting, levensduur tegen vermoeiing) zoals gedefinieerd door de classificatieregels en het bewegingsbereik van het asset. Uit onderzoek blijkt bijvoorbeeld dat het vergroten van de nominale diameter de horizontale beweging van het drijvende platform onder nominale en extreme omstandigheden vermindert. De ontwerper moet de waterdiepte, stroming, golfomstandigheden, verwachte kabelgeleiderbelastingen evalueren en een diameter kiezen met een adequate veiligheidsfactor.
Vraag 2: Hoe vaak moet een afmeerketting worden geïnspecteerd en wat zijn de belangrijkste inspectiepunten?
A2: De inspectiefrequentie is afhankelijk van de omgeving en de kriticiteit van bedrijfsmiddelen. Belangrijke inspectiepunten zijn onder meer de verlenging van de verbinding, slijtage bij contact met de zeebodem, corrosiepenetratie, vermoeiingsscheuren en de toestand van het ankerpunt. Slijtage concentreert zich vaak in het schuurgedeelte. Voor kritische ligplaatsen is een typische jaarlijkse of halfjaarlijkse inspectie, aangevuld met monitoring tijdens het gebruik, aan te raden.
Kortom, een goed gespecificeerde, goed geïnstalleerde en onderhouden afmeerketting is een fundamenteel onderdeel van elk afmeersysteem op zee. Het garandeert veiligheid, betrouwbaarheid en langetermijnwaarde voor drijvende activa. In dit kader worden de hoogwaardige afmeerkettingen aangeboden doorZhongnan Ankerketting Co., Ltd.bieden een robuuste oplossing voor de huidige en toekomstige behoeften op het gebied van stationbehoud. Voor meer gedetailleerde specificatieondersteuning of om op maat gemaakte ketenoplossingen te verkennen, alstublieftneem contact met ons op.
